Le Calliper PiCUS est un instrument de mesure de distance. Grâce à un système de triangulation de mesures, il détermine rapidement l’emplacement exact de points. Ces points sont placés tout autour du tronc de l’arbre à tomographier. Suite à la collection de ces points de mesure, le Calliper étant relié par Bluetooth à un ordinateur, ce dernier sera capable de déterminer la géométrie extérieure du tronc à un niveau donné. Pour un arbre, nous aurons donc le dessin exact que forme l’aubier à un niveau donné (le niveau de notre future tomographie).

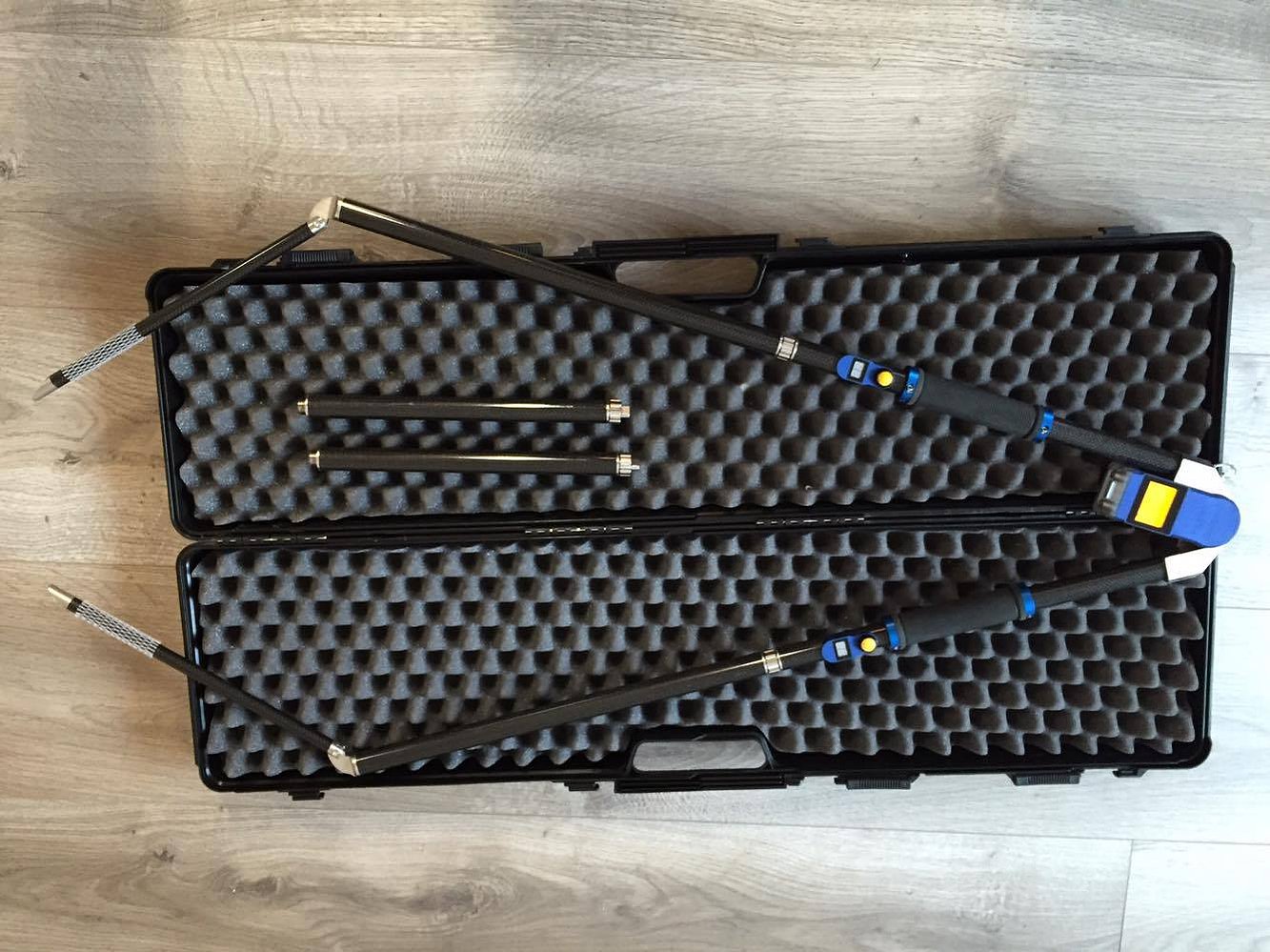

L’outil dans sa boîte

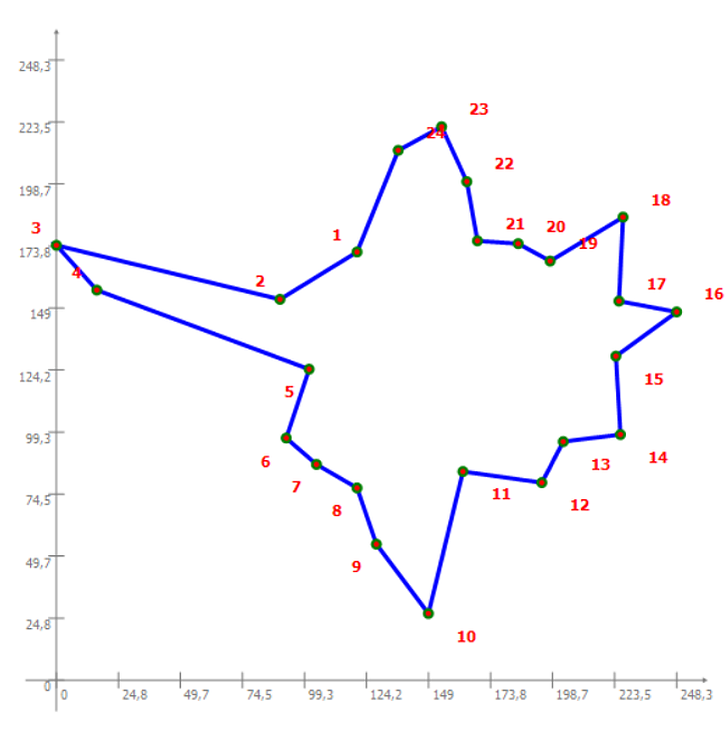

Après mensuration du tronc, voilà le genre de dessin « brut » que l’on peut obtenir. Les chiffres en rouge sont les points mesurés entre eux. On note très clairement les contreforts, très marqués sur cette exemple, de la base d’un arbre (ici un peuplier d’Italie).

Premier schéma

La base d’une tomographie, qu’elle soit sonique ou électrique, est l’obtention précise de ce 1er dessin de géométrie du sujet. Si la prise de mesure avec le Calliper est incorrecte, cela aura une influence sur le résultat de la tomographie. En effet, ce dernier se verra faussé et donc ne se rapprochera pas suffisamment de la réalité pour être une aide précise lors de la prise de décision.

Résultat final

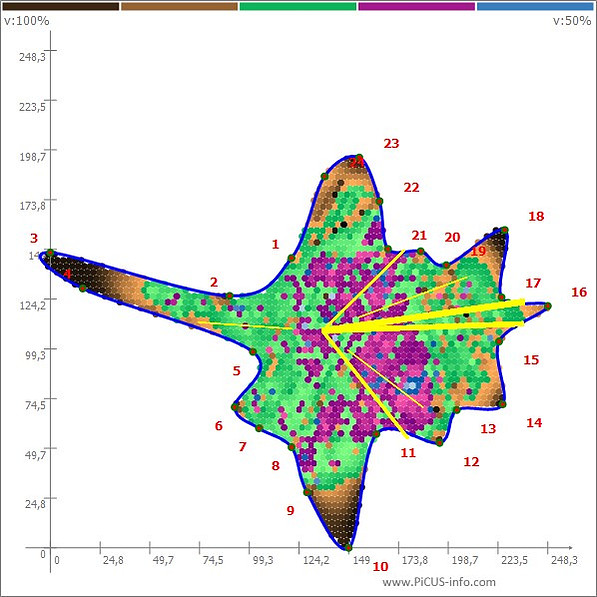

Ici l’image finale obtenue après réalisation d’une tomographie sonique. Les angles se sont arrondis afin d’obtenir quelque chose qui s’approche le plus possible de la réalité. Pour mieux comprendre le graphique obtenu, rendez-vous sur la page arbrexperts.ch/tomographie
